Modern Çelik İmalatında Bu Özellik Neden Kritik?
Çatı makasları, rüzgar çaprazları, aşıklar ve açılı konstrüksiyon elemanlarında profillerin uçları sıklıkla 30° ila 60° açılı (gönye) kesilir. Geleneksel 1D optimizasyonlar her açılı parçayı düz dikdörtgen kabul ederek hesaplar ve devasa üçgen fireler üretir. SCOP Açılı Kesim Motoru, iki açılı ucu birbirinin içine kenetleyerek boy tasarrufu sağlar ve ortak testere kesimi (common cut) ile hem fireyi yok eder hem de testere operasyon süresini yarıya indirir.
Ortak Kesim (Common Cut) ile Tek Kesimde İki Parça Üretimi
İki komşu parçanın açılı uçları birbirini 180°'ye tamamladığında (θ_sağ + θ_sol = 180°) SCOP bu parçaları çubuk üzerinde sırt sırta veya iç içe kilitler. İki parçanın açılı ucu testerenin tek bir inişiyle üretilir; testere kesim adedi azalır, bıçak aşınması ve operasyon süresi %50 düşer.
ÖNE ÇIKAN YETENEKLER
- ✓θ_sağ + θ_sol = 180° tam uyumunda tek kesimle iki uç çıkarma
- ✓H · |cot θ| kadar net boy tasarrufu ile çubuk tüketimini azaltma
- ✓Testere vuruş sayısını azaltarak bıçak ömrünü ve hızı 2 katına çıkarma

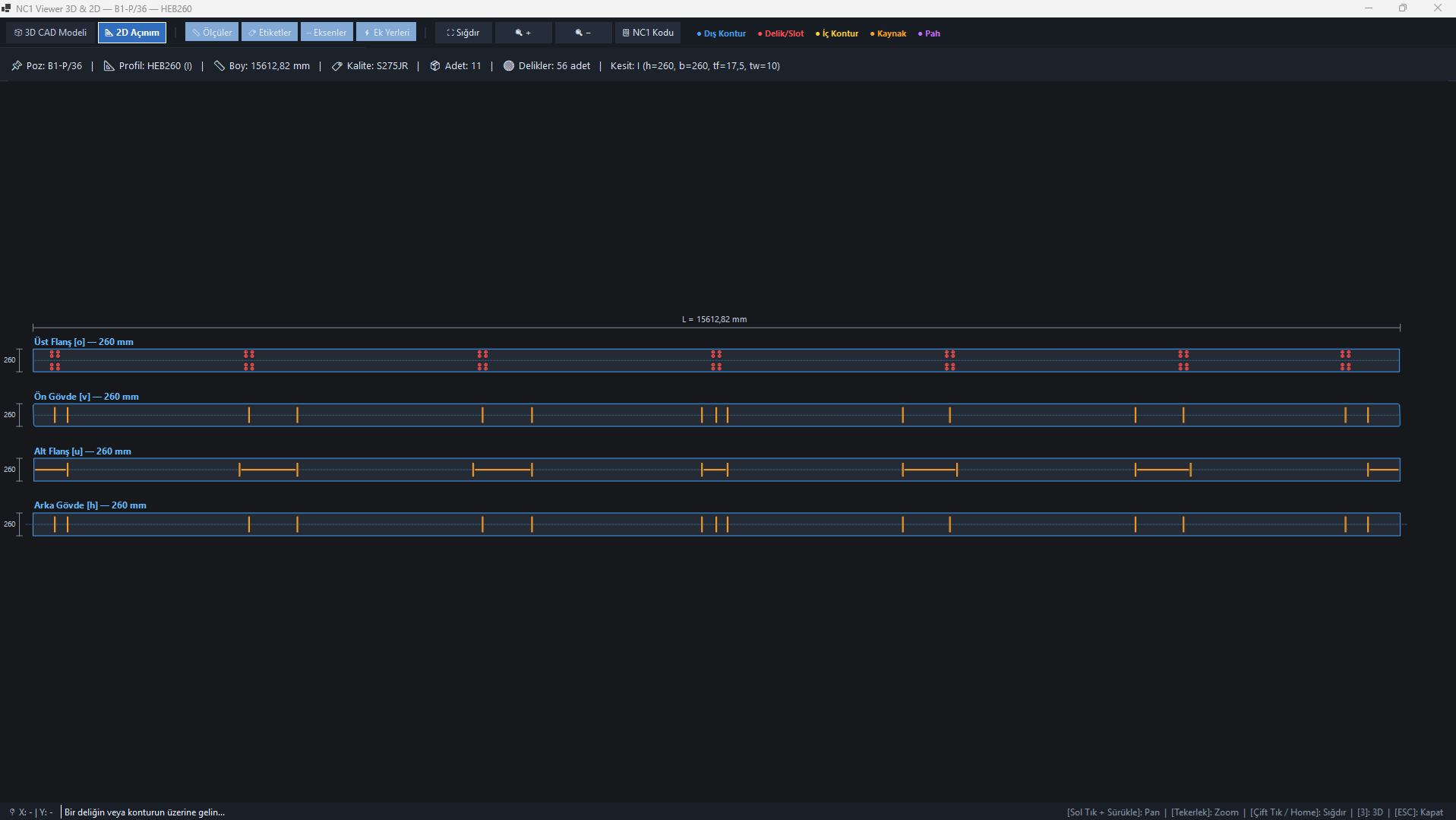

- ✓Kesim şemalarında ve DXF çıktılarında ortak kesim hatlarının net gösterimi
4 Yönelimli Geometrik Oryantasyon ve Kesit Simetrisi
SCOP, her bir açılı parçayı kesit simetrisine göre 4 farklı eksende (T0 Doğal, Uç Takası, Baş Aşağı, Tam Çevirme) test eder. Algoritma, en yüksek tasarrufu ve en sıkı dizilimi veren yönelimi otomatik olarak hesaplar. Operatör kesim planına bakarak profili tezgaha hangi yönde süreceğini anında görür.
ÖNE ÇIKAN YETENEKLER
- ✓T0 (Doğal), Uç Takası, Baş Aşağı ve Tam Çevirme permütasyonları
- ✓Profil kesit simetrisinden türetilen otomatik çevrilebilirlik kontrolü
- ✓En yüksek boy kazancını sağlayan deterministik optimal dizilim
- ✓Operatöre şantiye montaj yönünü ve açı değerlerini net bildirme
Parametrik Testere Açı Sınırları ve Tezgah Kısıtları
Her atölyenin şerit veya daire testeresinin dönebileceği maksimum ve minimum açı aralığı farklıdır. SCOP Profil Kesim Ayarları penceresinden testerenizin minimum (ör. 30°) ve maksimum (ör. 150°) açı kapasitesini tanımlayabilirsiniz. Tezgahın dönemeyeceği uçlar otomatik olarak güvenli düz kesime adapte edilir; işiniz asla yarım kalmaz.
ÖNE ÇIKAN YETENEKLER
- ✓Parametrik testere açı sınırları (varsayılan 30° - 150°)
- ✓Tezgah kısıtı dışındaki açıların güvenli düzleme adaptasyonu
- ✓DSTV NC1 dosyalarından Sol Açı ve Sağ Açı değerlerinin otomatik okunması
- ✓1:1 DXF paftalarında açılı kesim açılarının ve kotlarının etiketlenmesi
Tekla NC1 ve 1:1 DXF Entegrasyonuyla Kusursuz Üretim
Tekla Structures ve diğer 3D CAD yazılımlarından gelen DSTV NC1 dosyalarındaki AK/IK açı blokları doğrudan çözücüye aktarılır. Kesim sonrası üretilen 1:1 DXF paftalarında her bir açılı parçanın boyu, açı derecesi ve ortak kesim hatları milimetrik doğrulukla yer alır.
ÖNE ÇIKAN YETENEKLER
- ✓Tekla NC1 dosyalarındaki açıların sıfır hatayla işlenmesi
- ✓Kesim DXF çizimlerinde açı değerlerinin (ör. 45.0°, 60.0°) açıkça çizilmesi
- ✓Testere operatörü için hatasız görsel üretim kılavuzu
- ✓Excel sipariş ve kesim listelerinde açı sütunları dökümü
