Modern Çelik İmalatında Bu Özellik Neden Kritik?
SCOP, üçüncü parti pahalı CAD/CAM görüntüleyicilere olan ihtiyacı ortadan kaldırır. Parça listenize yüklediğiniz NC1 dosyalarını tek tıkla açabilir, profilin tüm yüzeylerini, delik çaplarını, slot delikleri, kaynak ağızlarını ve uygulanan ek yerlerini 2D açınım veya 3D katı model ortamında detaylı ve kolayca denetleyebilirsiniz.
2D Açınım Görünümü ve Canlı Ölçülendirme
2D Açınım modunda profilin üst flanşı (o), ön gövdesi (v), alt flanşı (u) ve arka gövdesi (h) düzlemsel olarak serilir. Delik çapları (Ø18 vb.), slot delikler, kaynak çizgileri (KO), iç konturlar (IK) ve pahlar renkli katmanlarla gösterilir. Ek noktası ile en yakın delik ve kaynak arasındaki net mesafeler (ör. Delik Mesafesi 1101.79 mm, Kaynak Mesafesi 583.55 mm) milimetrik olarak otomatik ölçülendirilir.
Öne Çıkan Yetenekler
- ✓Tüm profil yüzeylerinin (Flanşlar ve Gövde) net açınımı
- ✓Delik, slot, kaynak (KO), iç kontur (IK) ve pah renkli katmanları
- ✓Ek hattı (⚡ EK-1: 12000 mm) ile delikler/kaynaklar arası canlı ölçü bantları
- ✓İmleç koordinat takibi ve delik bilgi pencereleri

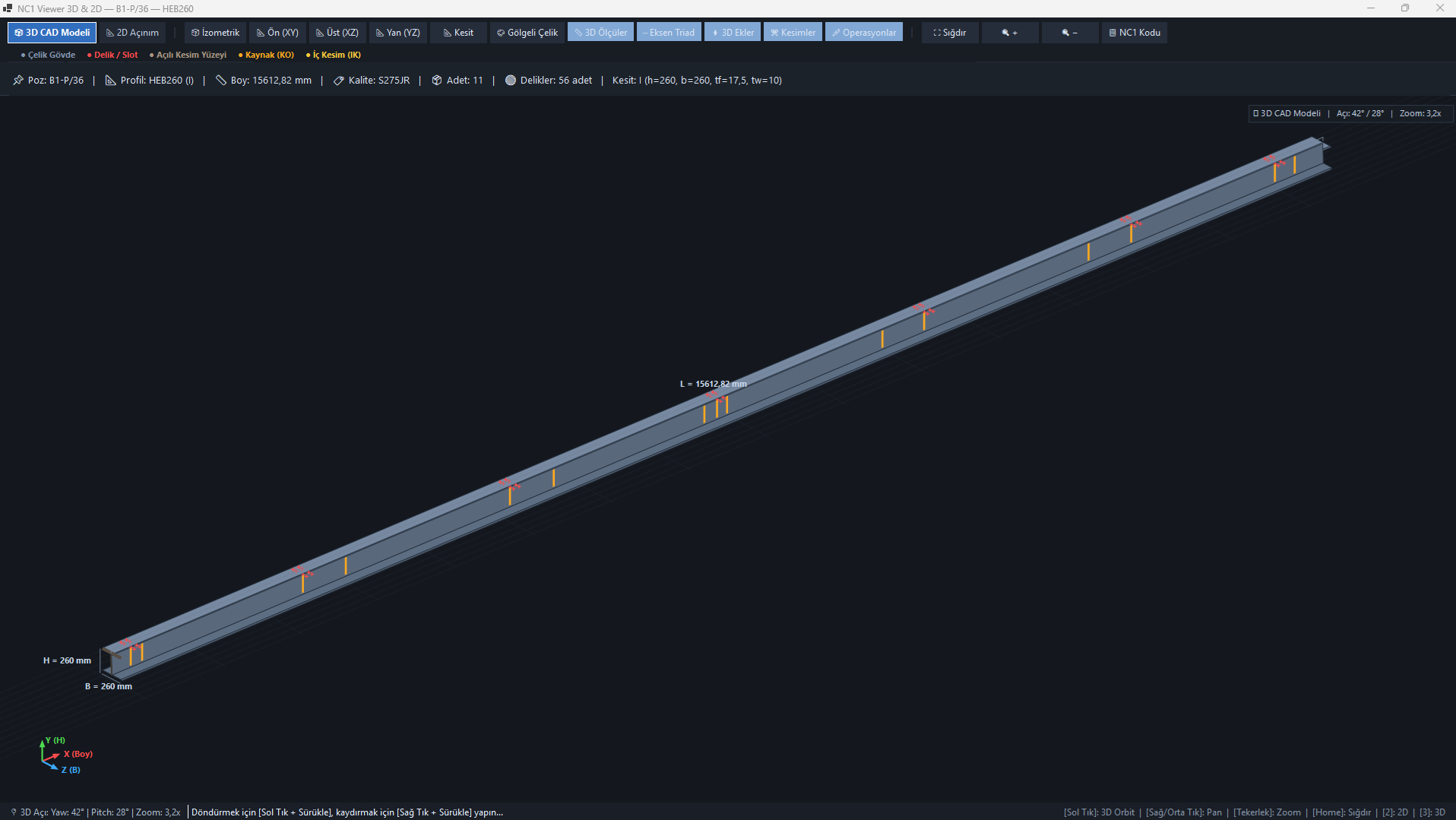

3D CAD Modeli ve İnteraktif İnceleme
3D CAD Modeli görünümünde profili farenizle serbestçe döndürebilir (Orbit), kaydırabilir (Pan) ve yakınlaştırabilirsiniz (Zoom). Gölgeli çelik kaplama, 3D ölçüler, eksen triadı (X, Y, Z), izometrik/ön/üst/yan bakış açıları ve 3D ek düzlemleri ile parçayı imalata girmeden önce tam olarak denetleyin.
Öne Çıkan Yetenekler
- ✓Gerçek zamanlı 3D katı model renderleme
- ✓İzometrik, Ön (XY), Üst (XZ), Yan (YZ) ve Kesit görünümleri
- ✓3D Ek Yeri (⚡ EK-1 @ 12000 mm) görsel düzlemi
- ✓Açılı kesim yüzeyleri ve parça geometrisi doğrulaması
Standart Eksiz Parçaların NC İncelemesi
Yalnızca ekli parçalar değil; parça listenizdeki tüm standart profillerin de delik sayıları, kesit ölçüleri (h=260, b=260, tf=17.5, tw=10 mm), boy, adet ve kalite bilgileri NC Viewer ile saniyeler içinde görüntülenebilir.
Öne Çıkan Yetenekler
- ✓Parça listesinden tek tıkla doğrudan NC Viewer açma
- ✓Kesit geometrisi ve et kalınlıklarının doğrulanması
- ✓DSTV NC1 kod içeriğini doğrudan metin olarak görüntüleme
İlgili Diğer Özellikler
SCOP V3 ekosistemini güçlendiren diğer gelişmiş modülleri inceleyin.
Çelik Kesim Süreçlerinizi
SCOP ile Optimize Edin
Fireyi en aza indiren, tonlarca malzeme tasarrufu sağlayan SCOP lisansınızı hemen edinin.
