Modern Çelik İmalatında Bu Özellik Neden Kritik?
Geleneksel 1D kesim optimizasyon yazılımları parçaları yalnızca kesebilir, birleştiremez. SCOP, patentli ekli kesim teknolojisi ile parçaların nerede ek yapılacağını mukavemet kurallarına, delik mesafelerine ve kaynak bölgelerine göre otomatik hesaplar. Böylece hem uzun profiller tek parça gibi imal edilebilir hem de atıl hurda oranı minimuma iner.
Poz Bazlı Ek Yönetimi ve Akıllı Atama
SCOP parça listesinde her poz için bağımsız olarak ekli kesim yapılıp yapılamayacağını tek tıkla belirleyebilirsiniz. Ekli kesim kutucuğunu işaretlediğiniz parçalar, algoritma tarafından en uygun maliyetli noktalardan bölünür. Ek yapılan segmentler (ör. EK-A, EK-B, EK-C) renkli görsel şemada ve tablolarda anında ayırt edilir.
Öne Çıkan Yetenekler
- ✓Poz bazlı bağımsız ek onay kutusu
- ✓Renkli görsel segment takibi (P/21 EK-A, EK-B, EK-C...)
- ✓Tek tıkla "Tümü Eksiz" veya toplu ek seçeneği
- ✓Sipariş ve stok çubukları üzerinde anlık görsel dağılım

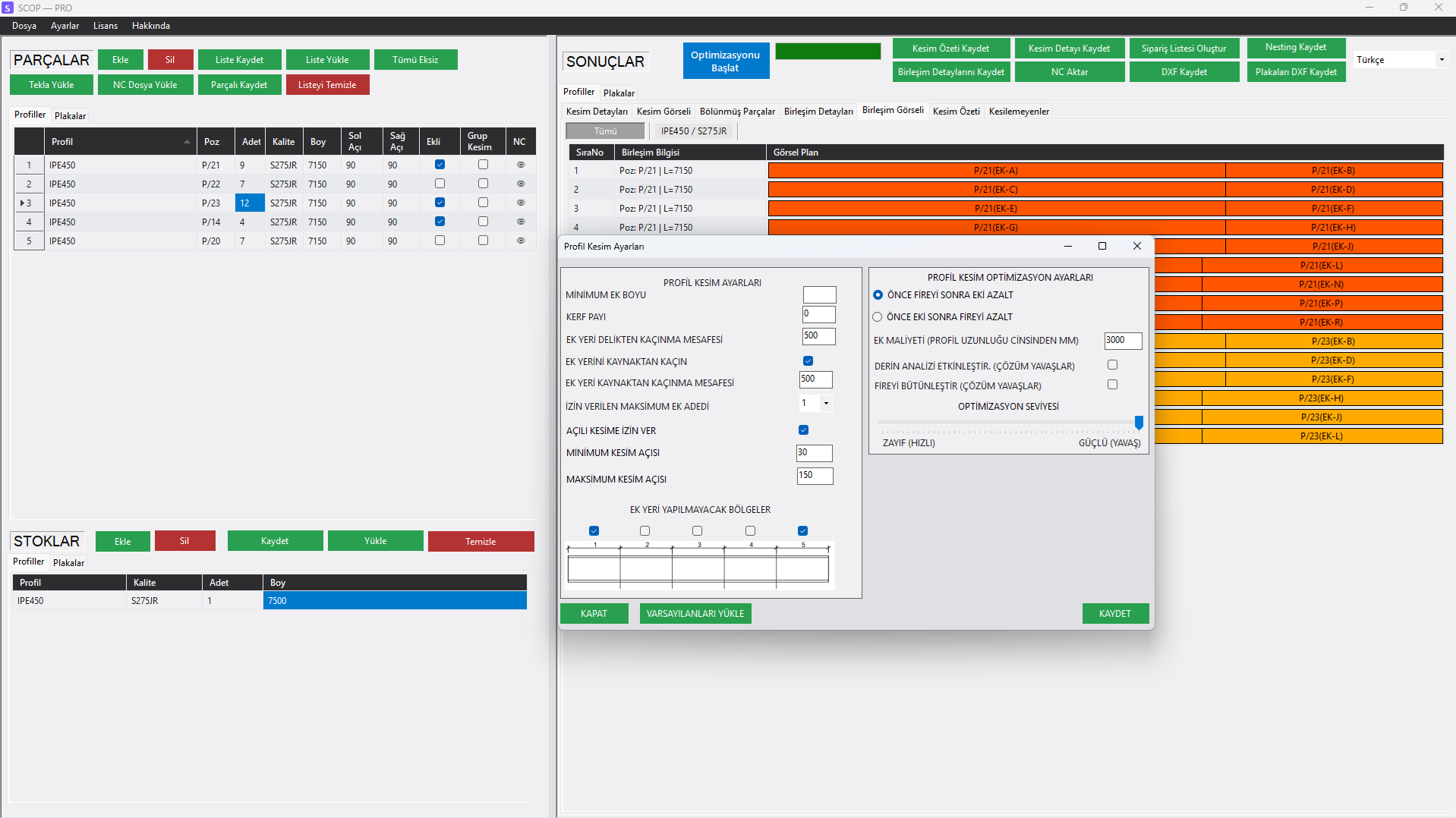

Gelişmiş Profil Kesim ve Kısıt Parametreleri
İmalat standartlarınıza tam uyum sağlamak için ek parametrelerini milimetrik olarak özelleştirebilirsiniz. Minimum ek boyu, testere kesim (kerf) payı, izin verilen maksimum ek adedi ve profil başına ek maliyeti tanımlayabilirsiniz. "Önce Fireyi Sonra Eki Azalt" veya "Önce Eki Sonra Fireyi Azalt" optimizasyon stratejilerini belirleyebilir, Derin Analiz modu ile hesaplama hassasiyetini en üst düzeye çıkarabilirsiniz.
Öne Çıkan Yetenekler
- ✓Minimum Ek Boyu & Kerf Payı (Testere Kaybı) kontrolü
- ✓İzin verilen maksimum ek adedi sınırlandırması
- ✓Önce fireyi veya önce eki azaltma stratejileri
- ✓Ek Maliyeti (profil uzunluğu mm cinsinden) dengelemesi
- ✓Açılı kesim açı sınırları (30° - 150°)
- ✓Derin Analiz ve Fireyi Bütünleştirme motoru
Delikten ve Kaynaktan Akıllı Kaçınma & Yasaklı Bölgeler
SCOP, NC1 dosyasından okunan delik koordinatlarını ve kaynak çizgilerini analiz eder. Ek noktalarını otomatik olarak delik merkezlerinden ve kaynak ağızlarından belirlediğiniz güvenli mesafe kadar (ör. 500 mm) uzağa konumlandırır. Ayrıca profil üzerinde 5 bölgeli görsel matris üzerinden kritik mukavemet noktalarında ek yapılmasını tamamen yasaklayabilirsiniz.
Öne Çıkan Yetenekler
- ✓Ek yeri delikten kaçınma mesafesi (mm) ayarı
- ✓Ek yerini kaynaklı elemanlardan otomatik kaçırma kuralı
- ✓Profil boyu boyunca 5 bölgeli Ek Yapılmayacak Alan seçimi
- ✓Delik mesafesi ve kaynak mesafesi canlı koordinat etiketleri
- ✓Şantiye montajında delik üzerine ek denk gelme riskini minimize etme
2D Açınım ve 3D Katı Modelde Canlı Ek Yeri Doğrulaması
Oluşturulan her ek noktasını 3D CAD modelinde ve 2D açınım görünümünde milimetrik konumuyla (ör. EK-1 @ 12000 mm) anında görselleştirin. Ek yerinin profil flanşlarına, gövdesine ve açılı kesim yüzeylerine olan etkileşimini interaktif olarak inceleyin.
Öne Çıkan Yetenekler
- ✓3D katı model üzerinde ek düzlemi ve birleşim hattı gösterimi
- ✓2D açınımda delik-ek arası milimetrik ölçü bantları
- ✓Eksenel döndürme (Orbit), Pan ve Zoom ile tam kontrol
- ✓Segment bazında kesim ve montaj doğrulaması
